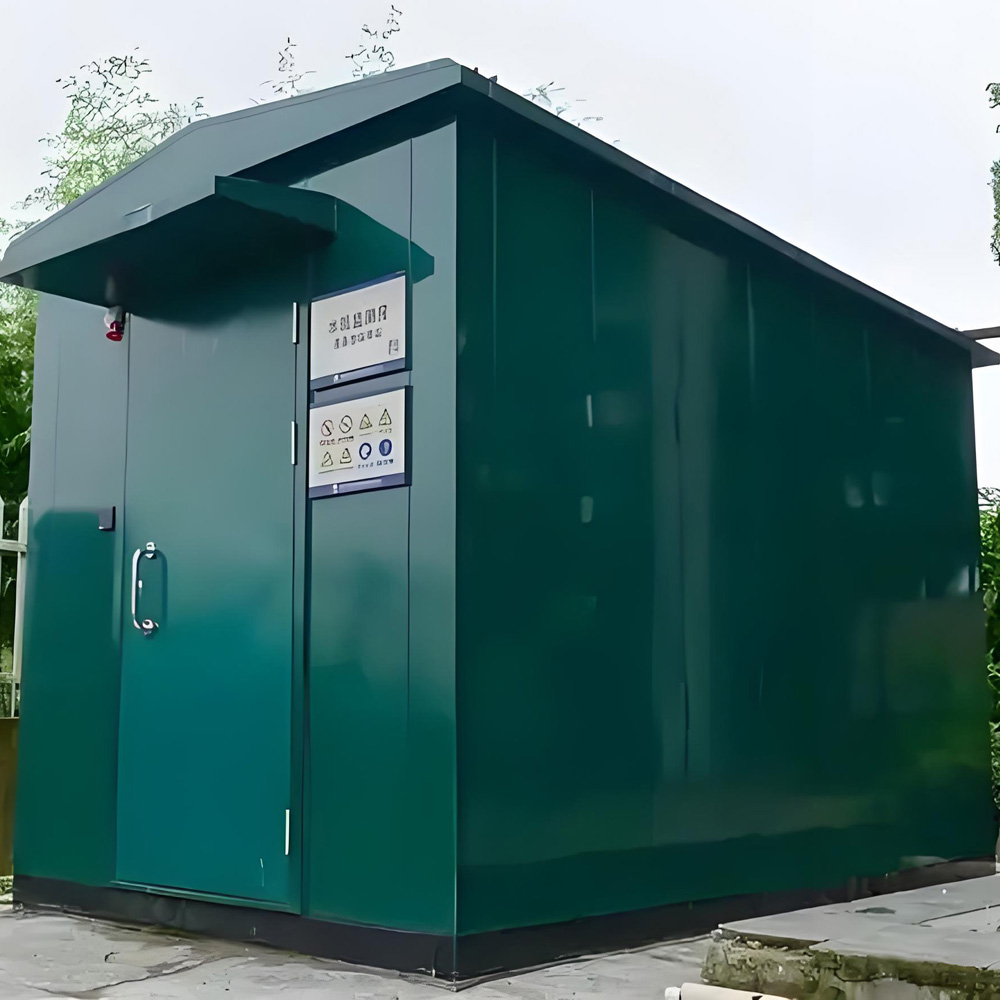

小屋本体结构要求

小屋本体为型钢焊接框架式结构，外墙及屋顶均采用1.5mm厚304J1不锈钢材质，内墙和屋内顶采用碳钢板喷塑1.5mm厚材质，满足防水防尘防腐，防护等级IP54。整个小屋满足吊装运输放置。

底座的主框架采用20#槽钢，地板下方和侧面墙壁里采用10#槽钢或方钢作为支撑梁，主框架、地板龙骨和支撑梁均应焊接连接，保证维护人员在室内走动时地板不震颤。

屋顶边框和主梁采用10#槽钢，并在宽度方向用10#槽钢作为主梁和屋顶龙骨支撑，均应焊接连接，防止扭曲变形。屋顶应有一定的倾斜度，坡度至少为4%，以防雨水积存。

墙厚为75mm，内外墙及屋顶和房顶之间充填70~75mm厚阻燃型聚胺脂保温材料。

小屋设一扇外开型进出门，非折叠结构，带绝热保温，正门的净尺寸为2000(H)×900(W)×50mm，门上均采用玻璃窗(尺寸为400×400)。门的材质均与小屋外墙材质相同，铰链和螺钉为不锈钢材质，有外锁机构。门与墙之间镶有橡胶密封条，橡胶条的耐温-20-+60℃，每扇门上应配门窗，门窗面积不小于 0.4m2。门窗玻璃应采用隔爆玻璃。整个门体包括门窗部分应能够承受双向 2kg/cm2 的冲击力；门上均带阻尼限位闭门器，带有推杆式逃生锁，门外有锁及把手。

地板：3.0mm厚防滑钢板。

小屋外部底座上设置有电气总接地装置，接地端子与接地装置连接在一起。

分析小屋密闭、防雨、防尘、隔热，外壳防护等级不低于 IP65，分析小屋固定方式采用地脚螺栓固定方式，分析小屋应为露天防护型.抗风雨和台风.底座用槽钢焊接而成；为方便小屋的吊运，小屋顶部带有起重用的吊耳, 机械强度满足起吊、拖运、运输及支撑墙体安装设备的要求，内外墙负载能力为500公斤/米2，屋顶最小承受力为250公斤/米2。

小屋本体内外表面均拉丝抛光处理，颜色为不锈钢原本色。底座喷漆处理，颜色为黑色。

小屋本体的四角配有下水管道。房体的接线箱安装处的顶部配有雨棚（宽为600mm），雨棚的下面配有所有进出线电缆转接防爆接线箱,接线箱的下面底座上配有空调外机存放位置。

二、小屋内部系统集成要求

小屋的主要电气设备配置：可燃气体报警系统、氧气报警仪、声光报警器、配电箱、远传接线箱、空调（一级能效）、排风扇、照明灯等。

（1）配电系统

公共设备电源配电箱一台，(参考容量AC380/50HZ/5KW)，防护等级IP54，为整个分析小屋系统公共设备电源配电，包括：照明灯、空调系统、排风扇、留有一路备用电源开关。

（2）照明系统

 小屋内配用全塑吸顶荧光灯一只，工作情况下，分析小屋的照明强度可达到300lux，不会产生阴影或耀眼强光。

（3）室内环境温度调节系统

冷暖空调：分析小屋的配电室内设有1台一级能效分体壁挂式空调机，制冷量为1.5P，供电AC220V/50HZ。可使室内环境温度保持在25℃～30℃范围内。相对湿度＜90%。外机安装在外部，内机安装在内部墙壁上。

(4) 通风系统

分析小屋的外部墙壁上配有一套通风用的排风扇，用于内部的换气处理 ，可以实现手动和自动，自动为每3小时自动换气1次。

（5）接地系统

 接地系统有两个独立的回路，一个保护接地；一个工作接地。分别通过专用的电缆，在一个单独的点连接到一起，最终接入电气保护接地网。工作接地独立于保护接地，与金属结构绝缘，并和参考零电位信号相连。电缆金属屏蔽层与工作接地相连。所有仪表和设备上的安全端子、金属外壳与保护接地相连。

（6）标牌

 标示警告标识。和电气设备分别标示相关的位号或名称牌。设备铭牌内容包括：型号、规格、 等级、防护等级等。另外分析小屋内，门外装设“工作重地，非工作人员禁止入内”、“一线二氧化碳在线分析仪小屋”、“二线二氧化碳在线分析仪小屋”等警示牌及警示语。门内装设“严禁用水灭火”等警示牌及警示语。所有铭牌的制作符合GB/T 13306-2011的要求，铭牌采用厚度304不锈钢制作。

（7）分析小屋内电缆电线的敷设要求

分析小屋内的电气设备之间均采用不锈线槽或桥架进行连接。信号电缆为PVC绝缘，PVC护套。外部电源到分析小屋内设备的进出线均通过穿管或线槽连接进出。右侧进出线位置为分析小屋内所有外控信号、馈电输入输出电缆。

（8）分析小屋内的所有配线（管）应有线缆（管）号、端子号标记。
