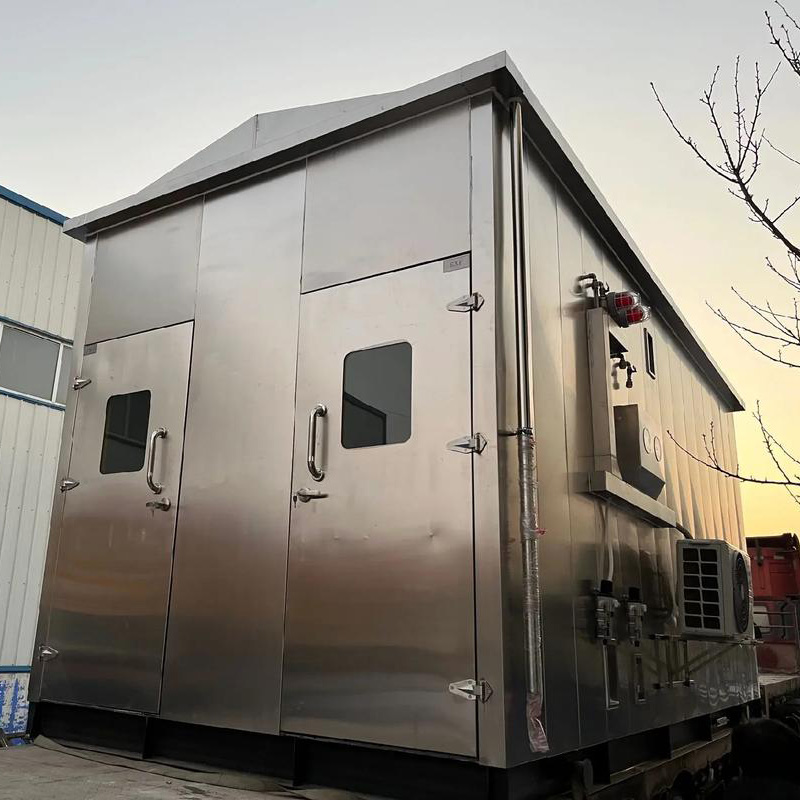

该分析小屋为型钢焊接框架式结构，内外墙及屋顶由Π型钢板拼装而成。内外墙和内外屋顶采用1.2mm厚不锈钢钢板，内外墙及屋顶至少填充75mm防火聚氨酯保温层。小屋密闭、防雨、防尘、隔热，防护等级为IP65。分析小屋所有采用的材料应为非易燃材料。屋顶坡度为5°，以便雨水排至屋后。载重要考虑设备维修、安装和施工等活动。为方便小屋的吊运，小屋带有顶部起重用的吊耳。

分析小屋尺寸

分析小屋尺寸为3m宽，2.8m净高，长度为3m。

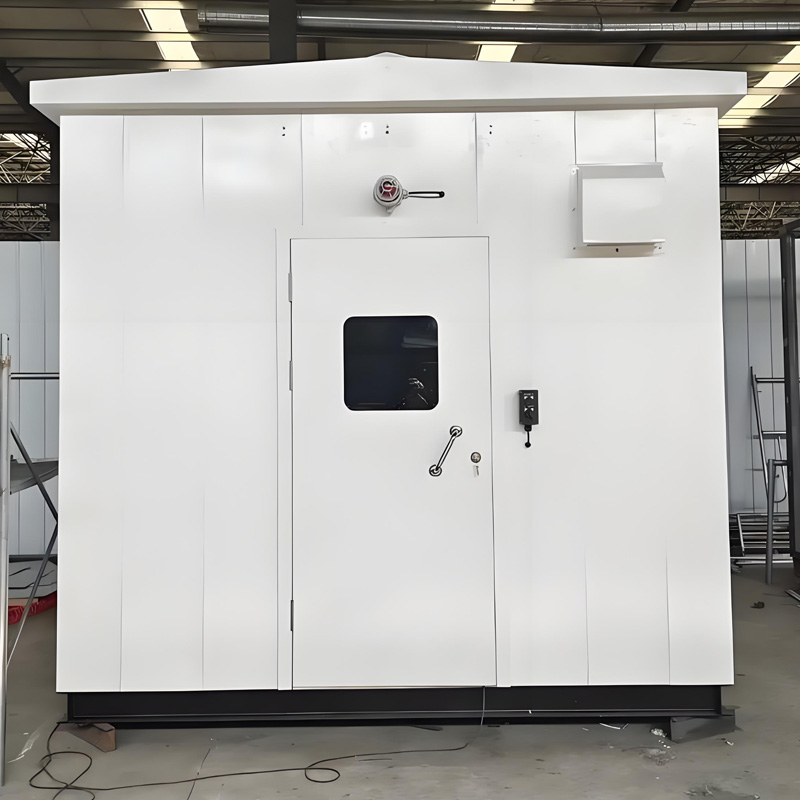

分析小屋门应设计为外开单扇型非折叠结构，标准尺寸应为2000mm（H）×900mm（W），门上开有带丝网的抗碎安全玻璃观察窗400mm×300mm，窗与门体紧固密封防止危险气体渗入。门配套使用不锈钢铰链和螺钉；门与墙之间镶有橡胶密封条，确保门具有良好的密封性。门结构为外开型非折叠结构，并应安装带阻尼限位闭门器和推杆式逃生锁，门外应具有孔锁及把手。

分析仪布置在分析小屋内的长边两侧。分析仪之间应有操作和维修通道。

分析小屋机械强度满足起吊、拖运、运输及支撑墙体安装设备的要求。小屋应满足吊装和平板托车运输的要求。安装槽钢应为钢制品并固定在墙壁上。内外墙及地板的负载能力理论值为500kg/m2，屋顶最小承受力理论值为250kg/m2。分析小屋发运之前应进行最大限度的组装和测试。

分析小屋的颜色要求：天花板及内墙宜为乳白色；门内侧宜为桔黄色；地板采用4mm厚防滑花纹铝板，应能承受压力1000kg/m2不变形；

分析小屋的底座和框架：底座和框架用槽钢或工字钢焊接而成，为了保证小屋的吊装强度，除连接处焊接外，其它采用整根型材。底面整体除锈，表面涂刷防锈漆层。分析小屋应固定在混凝土底座上。

分析小屋配有和框架焊接的吊耳，吊耳强度是分析小屋自重的 2 倍以上。

 现场分析柜外形尺寸应满足分析仪及其辅助设备、管线的安装、维护空间要求。

分析小屋内地面铺盖防静电胶皮。

 配套设施

分析小屋内应设置自来水及洗手池，用于COD、总氮、硝氮分析仪样品过滤器、管线的清洗。

 电气

分析小屋内正常照度应高于300lx，事故照度应高于50lx。

 正常照明宜采用双管荧光灯，事故照明宜采用单管荧光灯。开关设在门旁或方便的位置。

信号接线箱和总电源接线箱应安装在分析小屋外墙上。电源分配箱宜安装在分析小屋内。接线箱应留有20%的备用端子，接线箱内的接线端子应采用螺钉压紧型，端子排及端子须标示清楚，电缆应带标注护套。接线箱材质为304SS。

不同电压等级的仪表信号严禁使用同一接线箱。不同信号类型不应使用一根电缆，所有电缆进出分析小屋通过电缆密封件，电缆密封接头应符合外壳IP65的防护要求，电缆密封接头材质为304SS。

分析小屋内外电气配线宜采用铝合金槽板敷设，220V AC电源电缆与信号电缆应分开敷设。

分析小屋的防雷系统应符合GB 50057-2010《建筑物防雷设计规范》的规定。电源端和信号端设防雷装置。

通风和空调系统

分析小屋应设通风和空调系统。分析小屋内温度应为10℃～30℃，相对湿度应为30%～70%。

空调系统主机应安装在分析小屋外。

安全措施

分析小屋设置防雷、防静电及保护接地。分析小屋本体应就近与电气接地网连接。

任何具有火灾、爆炸或有害健康的地方应有明确的标识，应配置CO2灭火器等设施。

动力供应

分析小屋所有配电必须通过配电箱完成，电源分配箱内应该留有适量的备用回路。配电箱带供电总开关及各供电支路分开关，每个配电分支应设置过载、短路和漏电保护装置。每台分析仪应有独立的电源供电回路。配电箱内应该留有20%的备用回路。开关采用防爆开关。
